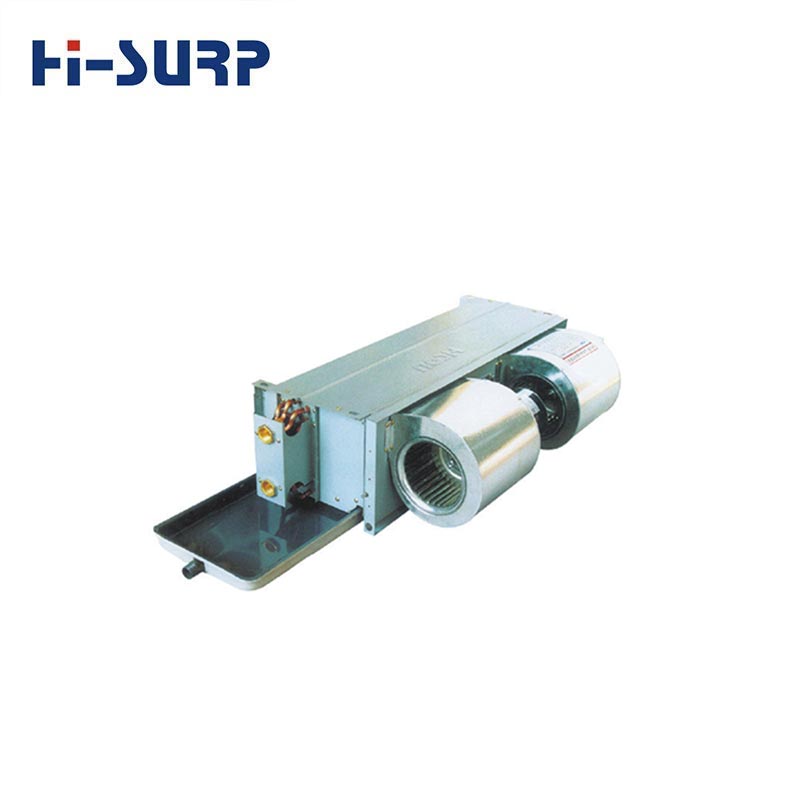

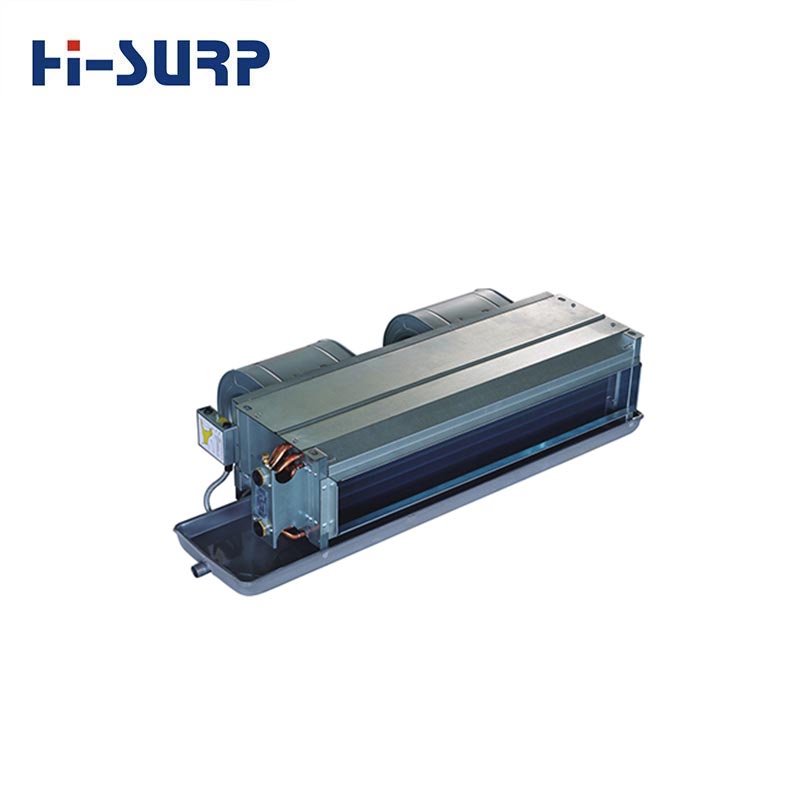

దాచిన ఫ్యాన్ కాయిల్ యూనిట్

హిసూర్ప్స్ కన్సీల్డ్ ఫ్యాన్ కాయిల్ యూనిట్‌లు హోటళ్లు, ఆసుపత్రులు, అపార్ట్‌మెంట్లు, విల్లాలు, కార్యాలయ భవనాలు మొదలైన సెమీ-కేంద్రీకృత ఎయిర్ కండిషనింగ్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడతాయి. ఈ ఉత్పత్తి దేశీయ మరియు విదేశాలలో సారూప్య ఉత్పత్తుల సారాన్ని గ్రహించి, ఎయిర్ కండిషనింగ్ యొక్క భవిష్యత్తు అభివృద్ధిపై దృష్టి పెడుతుంది. ఇది కొత్త శతాబ్దానికి అధిక-నాణ్యత ఎయిర్ కండిషనింగ్ ఉత్పత్తి.

రకాలు

ఫ్యాన్ కాయిల్ యూనిట్ సిరీస్‌లో అనేక రకాలు ఉన్నాయి: క్షితిజసమాంతర దాచిపెట్టబడినవి, క్షితిజసమాంతరంగా బహిర్గతం చేయబడినవి, నిలువుగా దాచబడినవి, నిలువు వందకు పైగా స్పెసిఫికేషన్‌లతో బహిర్గతం, క్యాసెట్ బహిర్గతం, గోడ-మౌంటెడ్ మరియు కాలమ్-మౌంటెడ్. వినియోగదారులు ఎంచుకోవచ్చు వివిధ ప్రాజెక్ట్ పరిస్థితులకు అనుగుణంగా తగిన విధంగా (సాధారణంగా, క్షితిజ సమాంతర దాచిన ఫ్యాన్ కాయిల్ యూనిట్లు ప్రధానమైనవి రకం, కానీ అధిక స్టాటిక్ ప్రెజర్ యూనిట్లు మరియు రిటర్న్ ఎయిర్ బాక్సులతో యూనిట్లు కూడా వినియోగదారు అవసరాలకు అనుగుణంగా కాన్ఫిగర్ చేయబడతాయి).

భాగాలు

రకం లేదా స్పెసిఫికేషన్‌తో సంబంధం లేకుండా, కన్సీల్డ్ ఫ్యాన్ కాయిల్ యూనిట్‌లు ప్రధానంగా ఫ్యాన్ (ఇంపెల్లర్, volute), మోటార్, ఉష్ణ వినిమాయకం (కాయిల్), ఎయిర్ ఫిల్టర్ మరియు ఎలక్ట్రికల్ రెగ్యులేటర్.

స్పెసిఫికేషన్

మోడల్				MFP-34KM-(Q)M1	MFP-51KM-(Q)M1	MFP-68KM-(Q)M1	MFP-85KM-(Q)M2	MFP-102KM-(Q)M2	MFP-136KM-(Q)M3	MFP-170KM-(Q)M3	MFP-204KM-(Q)M3	MFP-238KM-(Q)M3	MFP-255KM-(Q)M4	MFP-272KM-(Q)M4
ప్యానెల్ యొక్క నమూనా				MB-SD11M1			MB-SD11M2		MB-SD11M3				MB-SD11M4
విద్యుత్ సరఫరా				220V,50Hz,1Ph
గాలి వాల్యూమ్		H	m3/h	380	550	680	880	1050	1380	1750	2050	2200	2500	2720
		M		300	440	540	700	840	1100	1400	1640	1760	2000	2040
		L		230	330	410	530	630	830	1050	1230	1320	1500	1360
స్థిర ఒత్తిడి			పా	0	0	0	0	0	0	0	0	0	0	0
శీతలీకరణ సామర్థ్యం	TH	H	W	2000	3000	3800	4900	5800	7500	9800	11000	12000	13400	15000
	TH		BTU/h	6824	10236	12966	16719	19790	25590	33438	37532	40944	45721	51180
	SH		W	1400	2200	2850	3500	4250	5500	7150	8250	9100	10100	11175
	SH		BTU/h	4777	7506	9724	11942	14501	18766	24396	28149	31049	34461	38129
	TH	M	W	1700	2550	3250	4150	4950	6400	8350	9350	10200	11100	12450
	SH	M	W	1150	1800	2350	2850	3500	4550	5950	6850	7650	8350	9560
	TH	L	W	1400	2050	2600	3400	4000	5200	6750	7600	8300	9200	10300
	SH	L	W	950	1400	1850	2300	2800	3600	4700	5450	6000	6700	8400
తాపన సామర్థ్యం	H		W	3100	4700	5900	7600	9000	11600	15200	17100	18600	21400	24000
	M		W	2650	4000	5000	6450	7650	9850	12900	14550	15800	17200	19900
	L		W	2100	3150	3950	5100	6050	7750	10200	11450	12450	12900	15200
శబ్దం	H	0పా	dB(A)	37	39	44	42	45	46	48	50	52	52	53
శక్తి ఇన్పుట్	H	0పా	W	30	37	50	63	80	125	150	190	210	220	240
నీటి ప్రవాహ పరిమాణం			m3/h	0.34	0.51	0.65	0.83	0.99	1.28	1.67	1.87	2.04	2.28	2.55
నీటి ఒత్తిడి పడిపోతుంది			kPa	23	27	26	28	27	26	35	36	42	43	45
FCEER				61	71	68	68	65	55	57	51	50	52	53
FCCOP				94	112	105	106	100	84	89	80	77	83	85
నీటి పరిమాణం (ఇన్ & అవుట్) కనెక్షన్ పైపు			లో	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
నీటి పరిమాణం (ఇన్ & అవుట్) కనెక్షన్ పైపు			బయటకు	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
కాయిల్			రకం	హైడ్రోఫిలిక్ అల్యూమినియం కాయిల్ ధరించడానికి అధిక సమర్థవంతమైన రాగి పైపు
నీటి కాలువ పైపు యొక్క పరిమాణం			మి.మీ	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26
పంపు ద్వారా పారుదల	నికర పరిమాణం (మిమీ)	యూనిట్	L×W×H mm	592592242			750750242		840840242	840840292			946946292
	నికర పరిమాణం (మిమీ)	ప్యానెల్	L×W×H mm	65065040			85085040		95095040	95095040			1050105040
	నికర బరువు	యూనిట్	కిలో	15.4	16.3	16.5	21.2	21.6	24.9	27.8	28.1	28.3	31.5	33.1
	నికర బరువు	ప్యానెల్	కిలో	2.2			4.5		5.4				5.9
ప్రకృతి ద్వారా హరించింది	నికర పరిమాణం (మిమీ)	యూనిట్	L×W×H mm	592592340			750750340		840840340	840840390			946946390
	నికర పరిమాణం (మిమీ)	ప్యానెల్	L×W×H mm	65065040			85085040		95095040				1050105040
	నికర బరువు	యూనిట్	కిలో	17	17.3	17.5	22.4	22.8	26	29.1	30	30	33.2	34.8
	నికర బరువు	ప్యానెల్	కిలో	2.2			4.5		5.4				5.9	5.9

నాణ్యత నియంత్రణ

1. ప్రతి కన్సీల్డ్ ఫ్యాన్ కాయిల్ యూనిట్ యొక్క రూపకల్పన, ఉత్పత్తి మరియు విక్రయాలు ఖచ్చితంగా ఈ నిబంధనలకు అనుగుణంగా నిర్వహించబడతాయి ఉత్పత్తి విశ్వసనీయతను నిర్ధారించడానికి ISO9001:2000 నాణ్యత హామీ వ్యవస్థ.

2.ప్రతి కన్సీల్డ్ ఫ్యాన్ కాయిల్ యూనిట్ జాతీయ ప్రమాణాల ప్రకారం కఠినమైన పరీక్షలకు లోనవుతుంది. నేషనల్ కంప్రెసర్ మరియు రిఫ్రిజిరేషన్ ఎక్విప్‌మెంట్ క్వాలిటీ సూపర్‌విజన్ ద్వారా గుర్తింపు పొందిన పూర్తి-పనితీరు పరీక్ష వేదిక కేంద్రం. అన్ని పనితీరు సూచికలు జాతీయ ప్రమాణాల అవసరాలకు అనుగుణంగా ఉంటాయి లేదా మించిపోతాయి. ఉత్పత్తి నాణ్యత స్థిరంగా ఉంటుంది మరియు ఆపరేషన్ నమ్మదగినది, దేశీయంగా మరియు అంతర్జాతీయంగా వినియోగదారుల నుండి ఏకగ్రీవ ప్రశంసలను పొందుతుంది.
